首页 > 产品中心 >高清工业内窥镜EVCK-41
高清工业内窥镜EVCK-41
高清工业内窥镜EVCK-41



百万高清工业内窥镜EVCK-42系列(360度转向,720P 百万高清

一:EVCK系列工业内窥镜特点:



蔡康工业内窥镜研发中心--工业内窥镜专业研发、生产厂家 创造专业的工业内窥镜、视频管道内窥镜 汽车内窥镜、警用软管窥镜、视频内窥镜、电子内窥镜品牌021-35050353,EVCK系列工业内窥镜运用新型高强度的钛合金探头,耐磨

性比普通不锈钢强几十倍,大大增强了探头耐磨性,解决了客户使用过程中磨耗过快的问题。EVCK系列工业内窥镜保护镜片采用蓝宝石玻璃镜片,保护性大大加强。

具体性能指标如下:
1.整机一体化设计,便携,现场特性大大方便使用,独特手枪挂扣设计,便于拍照,在工作同时可以单手操作。
2.整体设计周全考虑防雨,防尘,同时也便于散热;
2.总体设计采用流线型结构,工业色系,体现专业化和工业化的特点。
3.EVCK系列既有手动系列,也有电控系列,都可以实现360度转向;
5.一体化智能高清录像、高清拍照能,真正再现工业缺陷,不放过瑕疵。
6.高电量高功率,确保检查的持续性和检查的高亮度。
7.2.8mm,4mm,6mm和8mm 外径产品选择,均可实现100万高清摄像和录像(720P百万高清1280*720);
8.EVCK系列支持高清输出(VGA高清输出)
9.EVCK系列支持各种探头自由更换。

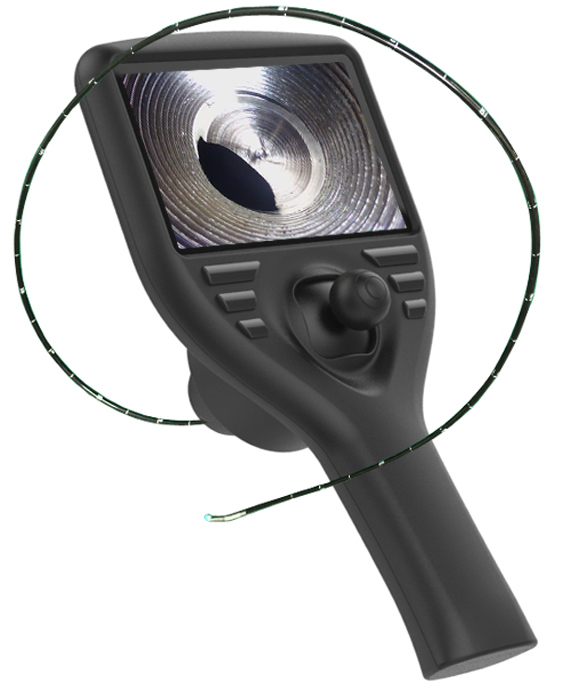

二:EVCK系列工业内窥镜外形图:
高清工业内窥镜
EVCK系列工业内窥镜(3.5mm,3.9mm,4mm)

三:EVCK系列工业内窥镜产品技术参数


ITEM

DESCRIPTION

型号

Model NO

CK720P

外径

Outer dimensions

3.2mm/3.5mm/3.9mm

端部长度

Head length

9mm

线径

Cable diameter

<1.4mm

线长(可定制)

Cable length(optional)

5m(0-5m)

传感器

Image device

进口1/9” High Color Sensor

像素

Pixel Size

1.4µm x 1.4µm

分辨率

Effective Picture Element

720万像素(1280(H) x 720(V)

增益

AGC

自动Auto

AES

自动Auto

白平衡

AWB

自动Auto

Dynamic Range

68dB

S/N Ratio

37dB

扫描模式

Scan mode

逐行扫描 Progessive

帧率

Frame rate

0-30fps

视场角

Lens View Angle(Fov)

Fov (D):90° ±

60°

88°

90°

102°

焦距

Focus Range

8mm – 40mm

可定制3-50mm,30-80mm

光源

Light Source

LED6pcs High Luminous White LED/光纤照明Flexled

电源

Power input

DC 5 V

视频输出

Output System

USB/HDMI/MIPI (可选)USB2.0 (UVC,OTG)/HDMI/MIPIoptional

Power Consumption

TBD

工作温度

Operating Temperature

-30°C to +85°C

Operating Humidity

30%~90%Rh

TV Distortion

< 15%

防水等级

Water Resistance

IP 67



  工业内窥镜摄像单元    EVCK主体
  镜头直径  φ3.5mm φ3.9mm     主机尺寸 260mm×112 mm×136 mm
  镜头材质 钛合金    系统重量 ≤0.65kg(包含电池)
  传感器像素 100万像素     机箱尺寸 400mm×320mm×160mm
  景深 标配8mm-40mm,可选5mm~50、50mm~∞     景深 标配8mm-40mm,可选5mm~∞、50mm~∞
  视场      标配90°,选配70°、90°、120°     可更换插入管 用户可自行更换备用插入管
      插入管应力消除装置 主机与耐磨管连接用缓冲保护装置
 操控系统     防水性 探头、物镜、管线能承受IP67防水
  插入管  钨丝编网或者涂塑特氟龙     跌落等级 1米跌落
  工作长度 标配2m ,其它长度可任意定制
  弯曲控制 机械式360°全向弯曲 或者电控
  弯曲角度 ≥120°     电池组
  照度调节     可以连续调整     电源 充电锂电池(可拆卸)
  照度 高可达30000lx     电池容量 4.2V    3500mAh
  显示器 高亮5寸TFT液晶显示器     主机工作时间 ≥4小时
  显示器可视角度  手持自由变化     充电参数 DC5V,大电流1A
  显示器分辨率 高清显示
  亮度、色度、对比度 连续可调     操作环境
  图片分辨率 100万高清     机器系统工作温度 ﹣10°C~55°C,液晶显示器0°C以下需预热
  图片格式 JPG     视频探头工作温度 ﹣30°C~85°C
  视频格式 AVI     贮藏温度 ﹣20°C~58°C
  拍摄模式 单张拍照或者录像
  图像冻结 一键拍照
  回看显示 快速浏览     标准配置
  菜单语言选择 中文,英文语言可选     专用仪器箱、内窥镜主机、读卡器、储存卡、充电器、电池、数据线
  储存设备 标配32G容量SD卡,最大支持128G     使用说明书、合格证、保修卡各一份
  数据接口 USB端口、TV-out视频输出接口
        可选配置
        电池、插入管系统、仪器箱肩带、其它规格探头,反光镜、侧视镜
