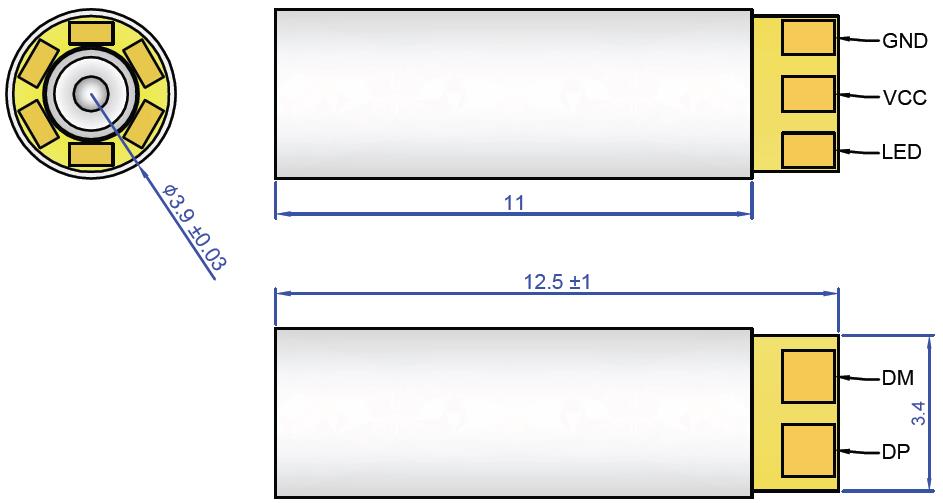

Description/Features：
|
|
ITEM
|
DESCRIPTION
|
|
Model NO
|
1020U
|
|
Image device
|
1/9” High Color Sensor
|
|
Pixel Size
|
1.4µm x 1.4µm
|
|
Effective Picture Element
|
1280(H) x 720(V)
|
|
AGC
|
Auto
|
|
AES
|
Auto
|
|
AWB
|
Auto
|
|
Dynamic Range
|
68dB
|
|
S/N Ratio
|
37dB
|
|
Lens Construction
|
1G +2P + IR CUT
|
|
Lens F/NO
|
F4.0
|
|
Lens View Angle(Fov)
|
Fov (D):90° ±5°
|
|
Focus Range
|
8mm – 40mm
|
|
Light Source
|
6pcs High Luminous White LED
|
|
Power input
|
DC 5 V
|
|
Output System
|
USB2.0 (UVC,OTG)
|
|
Power Consumption
|
TBD
|
|
Operating Temperature
|
-10°C to +50°C
|
|
Operating Humidity
|
30%~90%Rh
|
|
TV Distortion
|
< 15%
|
|
Water Resistance
|
IP 67
|
◆图像传感器
1/9" CCD
头部尺寸：对角线11mm，8.5mm×7.5mm
信噪比：大于49dB
白平衡：自动
低照度：1 Lux F1.2 5600K
电子快门 ：自动（1/50—1/100000）
◆光学镜头
工业用自聚焦镜头（选配）
景深5mm~100mm
景深10mm~100mm
景深10mm至无穷远
◆有效分辨率
720p,1080P
◆视频信号
usb/hdmi
◆扫描系统
逐行扫描,帧率30/60
◆图像控制单元CCU
尺寸：50mmX12mm
用于制造管径15mm以上规格的管道内窥镜,后置视频信号线可延长至20米，100米（使用专用电源）
◆输出
线号线长度：3~10米
输出信号：HDMI
USB2.0输出（选配）
4画面冻结、VGA输出（选配）
图像记录单元（选配）
产品注意事项
★该图像模块属于精密电子器件，在储藏、运输及使用时，请勿剧烈振动，跌落，浸在水中或者在高温高湿环境中使用。安装过程中请勿弄脏、污染或划伤CCD表面，请勿用力牵拉或用力弯折信号连接线。
★连接电源时请确保接线完全正确、电压、电流完全符合后方可加电，否则将导致CCD烧毁等不可挽回的损失。
★该图像模块采用特殊工艺焊接，请勿自行拆下或更换主板及传感器中任一器件，否则会造成损坏等后果。
